管道防腐共聚物底膠，也稱：聚乙烯防腐膠粘劑（熱熔膠），是目前國內(nèi)外選用聚乙烯塑料對(duì)埋地輸油、輸氣、給排水鋼質(zhì)管道進(jìn)行外防腐2PE結(jié)構(gòu)的底膠，3PE結(jié)構(gòu)的中間膠粘劑層，又名：管道防腐膠粘劑和管道防腐熱熔膠，她也可用于其他用途鋼材聚乙烯涂層結(jié)構(gòu)中增加附著力。

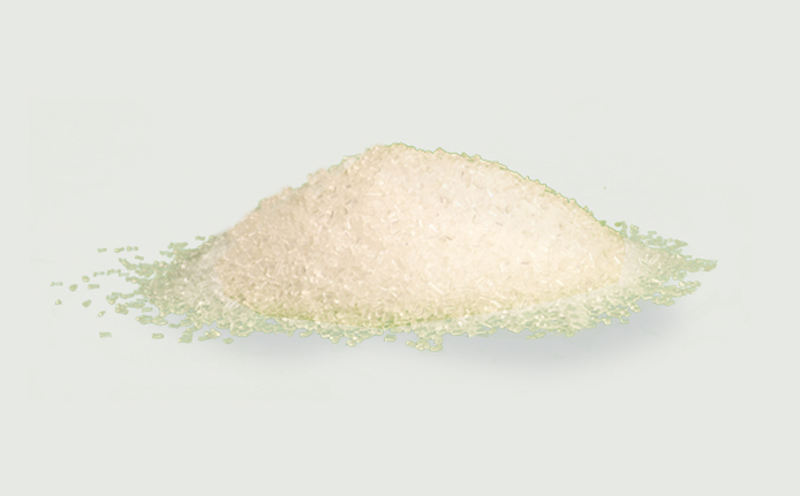

我公司依據(jù)SY/T 0413-2002和GB/T 23257-2017標(biāo)準(zhǔn)要求生產(chǎn)的聚乙烯防腐層膠粘劑，系馬來酸酐接枝烯烴共聚物，外觀為光亮透明的魚眼形均勻顆粒，為當(dāng)前國內(nèi)新技術(shù)新工藝。管道防腐共聚物底膠性能優(yōu)異、質(zhì)量穩(wěn)定，與多種聚乙烯材料及環(huán)氧粉末匹配性優(yōu)良。產(chǎn)品自投放市場近十以來，深得廣大用戶好評(píng)，并為多項(xiàng)優(yōu)質(zhì)工程奠定下堅(jiān)實(shí)的基礎(chǔ)。是3PE油氣管道防腐工程共聚物底膠廠家。
1、其活性基團(tuán)能和環(huán)氧樹脂形成化學(xué)鍵結(jié)合，并能和鋼基材形成極性的分子間力結(jié)合，其聚烯烴主鏈和聚乙烯層形成均相熔融結(jié)合，因此形成極高的粘接強(qiáng)度。
2、具有良好的物理機(jī)械性能、電絕緣性能、抗蠕變性能。
3、具有熱塑性塑料相同的加工工藝性能。
4、使用中不開叉、不斷帶、不粘膜、成型快。
|
項(xiàng)目名稱 |
單 位 |
標(biāo)準(zhǔn)值 |
實(shí)測值 |
|
|
外觀 |
∕ |
顆粒均勻 |
光亮透明的均勻顆粒 |
|
|
密度 |
g/cm3 |
0.92～0.95 |
0.937 |
|
|
熔體指數(shù)（190℃，2.16kg） |
g/10min |
≥0.7 |
2.25 |
|
|
維卡軟化點(diǎn) |
℃ |
≥90 |
109 |
|
|
脆化溫度 |
℃ |
≤-50 |
＜-50 |
|
|
拉伸強(qiáng)度 |
MPa |
≥17 |
26 |
|
|
斷裂伸長率 |
% |
≥600 |
780 |
|
|
體積電阻率 |
Ω·m |
≥1.0×1013 |
4.2×1013 |
|
|
電氣強(qiáng)度 |
Mv/m |
≥25 |
32 |
|
|
剝離強(qiáng)度 |
25℃ |
N/cm |
≥100 |
≥155 |
|
50℃ |
N/cm |
≥70 |
≥155 |
|
1、常規(guī)包裝選用紙塑復(fù)合防潮袋，凈重25kg/袋。
2、可根據(jù)客戶需要進(jìn)行定制。

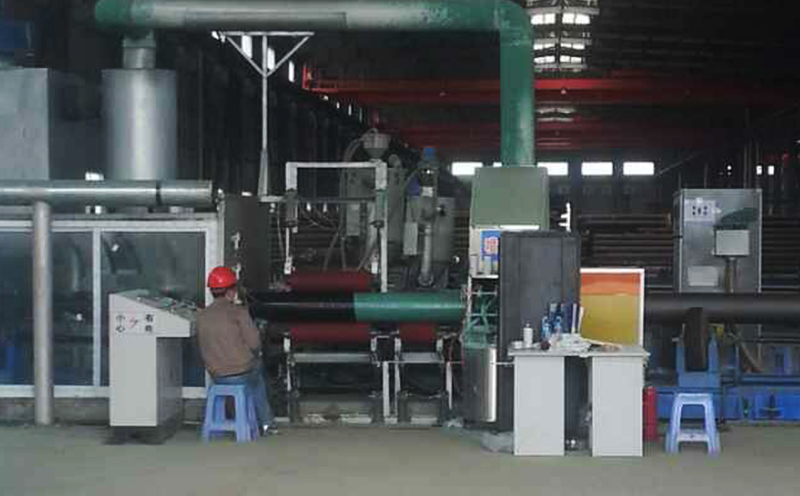

1、產(chǎn)品適用于2PE 、3PE防腐結(jié)構(gòu)的擠出纏繞工藝和擠出包覆工藝，也可制成粉末用于粉末噴涂。

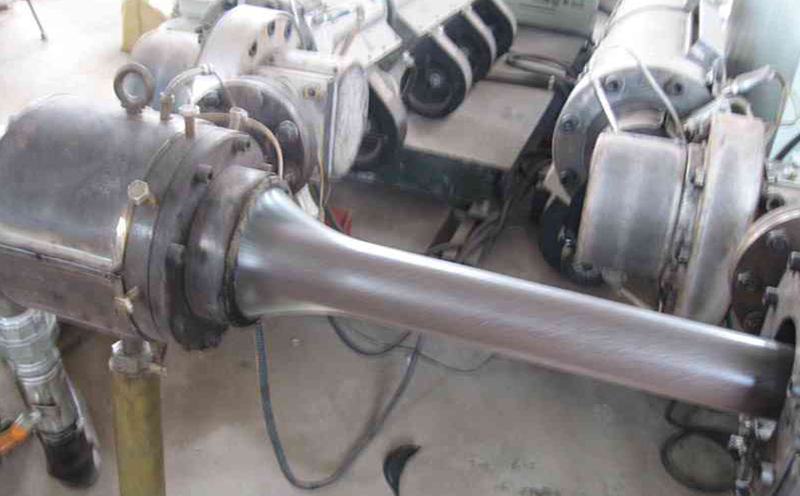

2、產(chǎn)品擠出加工推薦參數(shù)：
溫度：加料段150℃～170℃ ；機(jī)頭190℃～200℃ ；壓縮段170℃～180℃；適配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。
擠出機(jī)螺桿轉(zhuǎn)速：應(yīng)根據(jù)擠出機(jī)的螺桿結(jié)構(gòu)、螺桿長徑比、口模系數(shù)、熔膜延伸長度（口模與鋼管距離）、配套設(shè)備、加工速度等條件設(shè)定和調(diào)整。
3、產(chǎn)品用于2PE防腐結(jié)構(gòu)時(shí)，推薦鋼管加熱溫度在200℃～230℃間調(diào)整。
4、產(chǎn)品用于3PE防腐結(jié)構(gòu)時(shí)，鋼管加熱溫度應(yīng)根據(jù)配套環(huán)氧粉末的凝膠化時(shí)間確定。推薦鋼管加熱溫度在150℃～200℃間調(diào)整。
1、運(yùn)輸、存儲(chǔ)及使用過程中：防潮（若受潮必須經(jīng)烘干后再用）、防油污、防酸堿、防陽光暴曬，注意明火。
2、保質(zhì)期限12個(gè)月。
