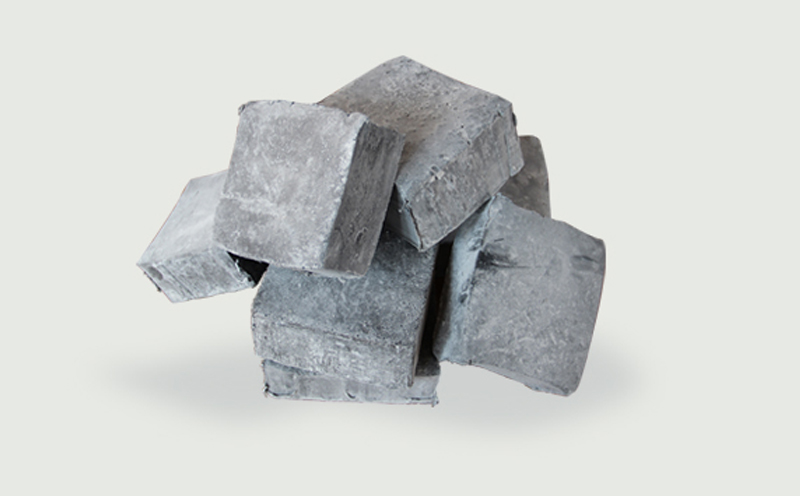

夾克底膠，又名：改性EVA熱熔膠，是我公司聚乙烯防腐層膠粘劑中的一種產(chǎn)品，主要用于埋地鋼質(zhì)管道聚乙烯包覆工藝（2PE夾克防腐）防腐膠粘劑。為丁基橡膠改性EVA聚物物型熱熔膠。制造標準遵循了SY/T 0413-2002和GB/T 23257-2017技術(shù)指標要求，夾克底膠的粘接性和密封性以及抗老化性十分優(yōu)異。為油氣、化工管道提供優(yōu)良的防腐蝕效果。采用浸涂方法預(yù)制，使用設(shè)備投資少、操作簡便。該產(chǎn)品在國內(nèi)已有近二十年應(yīng)用歷史，深得用戶的信賴，我公司成為2PE防腐工程管道防腐膠粘劑夾克底膠廠家。
產(chǎn)品分為：Ⅰ常溫常用型（較高溫度管道）、Ⅱ低溫型（寒冷地區(qū)管道）
顏色：黑色
1、由于丁基橡膠的存在，使產(chǎn)品具有優(yōu)異的憎水性和不透氣性，粘接強度也從而增高，可有效阻止各種腐蝕介質(zhì)的侵入。
2、由于共聚物EVA的混入，從而增加了膠粘劑的強度，增加了與聚乙烯層的兼容性，可有效防止聚乙烯層因各種因素引起的分層和開裂。
3、產(chǎn)品填補了同類粘劑中的粘彈性、自愈性。
4、還具有易熔化、易施工、熔融粘度低、涂層均勻等特性。
|
項?目 |
實測值 |
||
|
Ⅰ |
Ⅱ |
||
|
軟化點，℃ |
≥95 |
≥90 |
|
|
180°剝離強度PE/鋼，kN/m |
室溫 |
≥3.5 |
≥3.5 |
|
-10℃ |
/ |
≥2.5 |
|
|
針入度，1/10㎜ |
20±2 |
20±2 |
|
|
剪切強度，MPa |
≥1.3 |
≥1.2 |
|
|
揮發(fā)份，％ |
≤0.2 |
≤0.3 |
|
|
吸水率，％ |
≤0.1 |
≤0.1 |
|
|
電氣強度，KV/㎜ |
≥15.5 |
≥16.5 |
|
|
體積電阻率，Ω·m |
≥1×1014 |
≥1×1014 |
|
|
100℃×100天熱老化后，剝離強度保率，％ |
≥75 |
≥80 |
|
|
190℃旋轉(zhuǎn)粘度，Pa.s |
3-4.5 |
2-2.5 |
|
1、常規(guī)包裝選用編織袋，25kg/袋。
2、可根據(jù)客戶需要進行定制。
夾克底膠采用浸涂工藝涂覆：
1、將固體膠塊放入電加熱熔膠器中熔融。溫度設(shè)置160～200℃（也可采用明火加熱熔膠器），并進行攪拌，使熔融過程的膠塊得到充分攪勻。避免因局部溫度過高造成膠老化、膠焦。
2、將已熔融好的膠移至涂膠器內(nèi)(涂膠器要有加熱功能或保溫效果)，使膠保持于160℃左右。
3、將預(yù)熱至70～90℃的鋼管通過已調(diào)整好的涂膠器刮膠環(huán)，使熔融后的膠均勻涂到鋼管外壁。
4、膠層的厚度、均勻程度與刮膠環(huán)控制的孔徑、彈性和熔融后膠的溫度有密切的關(guān)聯(lián)。
1、防潮、防油污、防溶劑、防酸堿、防陽光暴曬，注意明火。
2、在常溫＜35℃，相對濕度＜75%的環(huán)境下存儲。
3、保質(zhì)期限12個月。
