熱收縮開口套，又名：熱收縮帶、熱縮纏繞帶，用于埋地或架空鋼質(zhì)管道接頭焊接處外壁防腐補(bǔ)口保護(hù)，彎管、彎頭和三通外壁防腐。
熱收縮帶是由輻射高密度聚乙烯基材和特種熱熔密封膠復(fù)合而成。具有較高的抗機(jī)械損傷，粘接力強(qiáng)，密封性好，使用壽命長等特性。廣泛應(yīng)用于石油、天然氣、化工、城建等行業(yè)鋼質(zhì)管網(wǎng)工程中，為管線提供一種優(yōu)良可靠的防腐蝕保護(hù)層。補(bǔ)口用熱收縮開口套，熱收縮帶、固定片組成管狀體包覆法使用；彎管、彎頭和三通防腐時(shí)以熱縮纏繞方式進(jìn)行。熱收縮帶適用于2PE、3PE（熱熔膠粘劑）涂層，還使用于損傷Φ≥300mm的補(bǔ)傷修復(fù)。
我公司遵照GB/T23257和GB/T51241技術(shù)標(biāo)準(zhǔn)，已積累了多年的生產(chǎn)技術(shù)經(jīng)驗(yàn)，已為國內(nèi)外客戶提供不盡其數(shù)熱收縮帶，是國內(nèi)具有多方面實(shí)力的管道防腐補(bǔ)口熱收縮開口套廠家。
1、使用靈活方便，粘合性能優(yōu)異
2、強(qiáng)度高，耐磨損，抗環(huán)境應(yīng)力
3、耐熱老化，抗紫外線
4、介電強(qiáng)度高，耐酸堿侵蝕
熱熔膠層部分
| 軟化點(diǎn) | 110℃ |
搭接剪切強(qiáng)度 |
23℃Mpa 1.35 85℃Mpa 0.12 |
輻射聚乙烯基材部分
| 拉伸強(qiáng)度 | 23Mpa | 斷裂伸長率 | 420% |
| 體積電阻率 | 1.60×1013 | 電氣強(qiáng)度 | 32MV/m |
| 耐環(huán)境應(yīng)力開裂 (F50) | 1100h | ? | ? |
安裝完畢測試
| 抗沖擊性 | 15.5J |
剝離強(qiáng)度 |
對(duì)鋼73N/cm 對(duì)PE層70N/cm 對(duì)FBE層73N/cm |
| 陰極剝離 | 8mm | ? | ? |
1、顏色：黑色
2、標(biāo)準(zhǔn)厚度：2.00～2.70mm
3、膠層厚度：0.90～1.20mm
4、基材厚度：1.10～1.50mm
5、 標(biāo)準(zhǔn)寬度：50～700mm
6、包裝：紙箱或編織袋
1、將作業(yè)表面和防腐層搭接表面的油污、油脂和泥土污物清理干凈，清除至無毛刺、焊渣、飛濺物、焊瘤等缺陷。
2、對(duì)鋼質(zhì)面進(jìn)行符合GB/T 8923要求的除銹，手工應(yīng)達(dá)Sa3級(jí)，機(jī)械應(yīng)達(dá)到Sa2.5級(jí)處理。

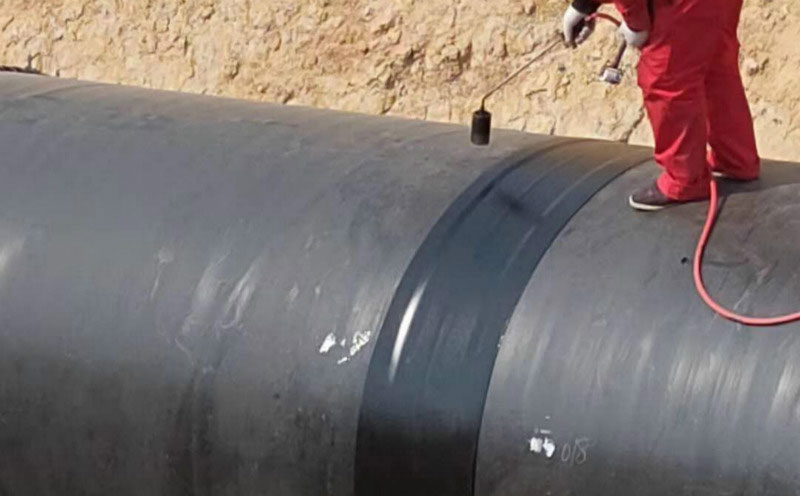

3、管線補(bǔ)口時(shí)，沿管徑環(huán)繞熱縮收帶后，先將固定片通過加熱，粘接在適應(yīng)的熱收縮帶接頭部位，形成筒式狀。隨后移離需作業(yè)段，用火焰沿周向均勻加熱，達(dá)到收縮。隨之再沿徑向分別向兩側(cè)加熱，受熱力作用收縮，內(nèi)層熱膠同時(shí)熔化包覆填充于作業(yè)表面，發(fā)現(xiàn)套體兩端有膠溢出為宜。
4、彎管、彎頭和三通防腐時(shí)，將熱收縮帶勻稱搭接纏繞，隨時(shí)調(diào)整火焰對(duì)帶外表面烤縮，搭接處少有溢膠為好。
5、安裝過程中按溫度要求調(diào)整火焰均勻加熱，排出空氣避免出現(xiàn)汽包和皺痕，對(duì)操作中出現(xiàn)的皺褶或氣泡，及時(shí)用硅橡膠輥輪進(jìn)行處理，達(dá)到整平壓實(shí)。
6、禁止雨、雪、霧天濕度超過85%情況下和風(fēng)沙較大環(huán)境下露天使用。
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應(yīng)在陰涼，溫度5～30℃，相對(duì)濕度＜75%的庫房中存放，并遠(yuǎn)離熱源與明火。
3、保質(zhì)期限12個(gè)月。
